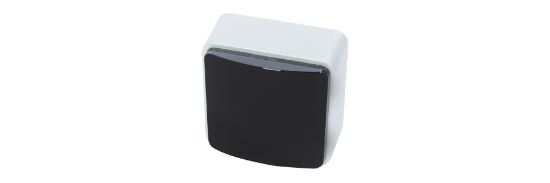

Fotocel detectie

Fiche - Fotoceldetectie

De fotocelbeveiliging voor slagbomen van Alphatronics is een klassieke maar doeltreffende veiligheidsoplossing voor het beveiligen van automatische slagbomen en toegangen.
De set bestaat uit twee opbouw infrarood fotocellen (zender TX en ontvanger RX) die continu een onzichtbare infraroodstraal vormen.

Wanneer deze straal wordt onderbroken door een voertuig, persoon of object, wordt de open- of sluitcyclus van de slagboom onmiddellijk afgebroken, waardoor aanrijdingen en ongevallen worden voorkomen.

Betrouwbare veiligheidsdetectie

De fotocellen zijn uitgevoerd als D-apparaattype volgens EN 12453, wat betekent dat:

• obstakels op de optische as tussen TX en RX betrouwbaar worden herkend

• de installatie voldoet aan de geldende veiligheidsnormen voor automatische toegangen

Hierdoor zijn de fotocellen geschikt voor zowel voertuig- als voetgangersveiligheid.

Robuust & compatibel

De behuizing is vervaardigd uit extreem sterk polycarbonaat, waardoor de fotocellen bestand zijn tegen impact en weersinvloeden.
Dankzij de compatibiliteit met de meest gebruikte standaarden op de markt kunnen bestaande fotocellen eenvoudig vervangen worden zonder extra adapters.

Voor projecten waar een nettere afwerking gewenst is, is een adapterbakje (EKA03) beschikbaar om verzonken montagevoorbereidingen te vereenvoudigen.

Eenvoudige installatie

De fotocellen werken op 12–24 VAC/DC, zijn ruim verstelbaar en eenvoudig uit te lijnen. Dankzij de instelbare gevoeligheid en het brede uitlijnbereik zijn ze snel en correct te installeren, zelfs in minder ideale situaties.

Technische specificaties

• Type: set van 2 opbouw fotocellen (TX + RX)

• Detectietechnologie: infrarood straal

• Geschat bereik:

  • standaard: 15 m

  • tot 30 m (met jumper + “10” cut)

• Fotocel verstelbaarheid: ±30° op alle assen

• Voeding:

  • zonder jumper:

    • 24 VAC/VDC

    • DC: 18 – 35 V

    • AC: 15 – 28 V

  • met 12 VAC/VDC jumper:

    • DC: 10 – 18 V

    • AC: 9 – 15 V

• Verbruik:

  • RX: 25 mA

  • TX: 30 mA

• Relais: max. 500 mA – 48 V

• Beschermingsgraad: IP44

• Bedrijfstemperatuur: −20 °C tot +50 °C

• Afmetingen (B × D × H): 70 × 35 × 70 mm

• Gewicht: ± 180 g

• Garantie: 1 jaar

Opties & accessoires

• Regenkap: optioneel
